Назначение заземления переносного линейного ЗПЛ-Техношанс-15-03 (комплектация 5, исполнение 2)
Заземления переносные линейные ЗПЛ-Техношанс-15-03 (комплектация 5, исполнение 2) предназначено для защиты персонала при работе на отключенных участках воздушных линий напряжением до 15 кВ.
Состав заземления переносного линейного ЗПЛ-Техношанс-15-03 (комплектация 5, исполнение 2)
В состав заземления ЗПЛ-Техношанс-15-03 входят следующие элементы:
- три электродинамических зажима с кольцами (зажимы не нуждаются в регулировке, так как не имеют в своей конструкции подпружиненных резьбовых элементов);
- заземляющий спуск и закорачивающие медные провода, заключенные в прозрачную изоляционную оболочку, сохраняющую гибкость даже при низких температурах;
- заземляющая струбцина, оснащенная электроизолирующей стеклопластиковой штангой-рукояткой.
Особенности заземления переносного линейного ЗПЛ-Техношанс-15-03 (комплектация 5, исполнение 2)
- небольшаня масса (6,3 кг), что очень важно при использовании заземления бригадами ОВБ в полевых условиях (ближайшие аналоги других производителей имеют массу не менее 20 кг);
- конструкция заземления позволяет сократить время подготовки к установке и время установки на провода ВЛ 6–10 кВ;
- упрощены и облегчены операции установки и снятия заземления;
- установка заземления производится универсальными штагами ШЭУ, используемыми для выполнения других работ;
- удобство при транспортировке, и, следовательно, бόльшая безопасность.
Места соединений медных проводов с кабельными наконечниками защищены от излома двумя-тремя слоями термоусадочной трубки.
Поготовка рабочего места

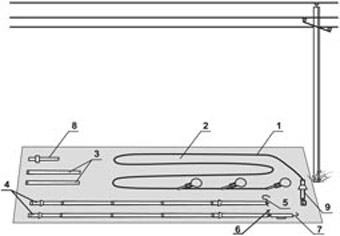

Разработана безопасная технология подготовки рабочего места на ВЛ 6–10 кВ, основанная на установке переносного заземления на провода ВЛ с поверхности земли. Эта технология реализуется с помощью ЗПЛ-Техношанс-15-03 в комплектации, представленной на рис.
Перед началом установки заземления следует с помощью бесконтактной части (БЧ) указателя УВНК-10Б проверить наличие напряжения на ВЛ из окна автомобиля или с поверхности земли. Если БЧ не сработала или сработала от других близлежащих электроустановок, необходимо определить отсутствие напряжения контактным способом с земли с помощью штанги ШЭУ и контактной части (КЧ) УВНК-10Б.
- полотнище ПТ8;
- ЗПЛ-Техношанс-15-03;
- дополнительные звенья к ШЭУ-10-5-6,6;
- штанги ШЭУ-10-5-6,6;
- крюк КЗ для установки заземления;
- оперативная насадка НО;
- контактная часть указателя напряжения УВНК-10Б;
- бесконтактная часть указателя напряжения УВНК-10Б;
- заземляющая струбцина с электроизолирующей рукояткой.
Затем необходимо собрать две штанги ШЭУ. Длину штанг регулируют в соответствии с высотой подвеса верхнего провода ВЛ, соединяя необходимое количество их звеньев. На резьбовой наконечник одной из собранных штанг устанавливают крюк КЗ, на наконечник второй штанги следует установить оперативную насадку, входящую в комплект ШЭУ, и КЧ УВНК-10Б.
Заземляющую струбцину следует устанавливать и снимать на переносном заземлителе, предварительно забитом в землю, либо на заземляющем выпуске опоры ВЛ только с помощью штанги-рукоятки. Это обеспечивает защиту работников от поражения электрическим током при случайном несоблюдении очередности установки/снятия зажимов и струбцины.
Перед началом подъема заземления проверяют с помощью КЧ указателя УВНК-10Б и штанги ШЭУ-10-5-6,6 отсутствие напряжения с земли на всех трех проводах ВЛ. Оставляют висеть указатель со штангой на первом проводе ВЛ.
Первый зажим заземления с помощью штанги ШЭУ с крюком КЗ поднимают к первому проводу ВЛ и устанавливают на него. Остальные зажимы заземления устанавливают на провода ВЛ, предварительно перевешивая на них указатель напряжения.
Снятие зажимов с проводов ВЛ производится в обратном порядке. При этом крюк КЗ вводят в кольцо зажима и толкают штангу вверх.
